Descripción
Potente Y Versátil – Incluso Bajo Condiciones Extremas

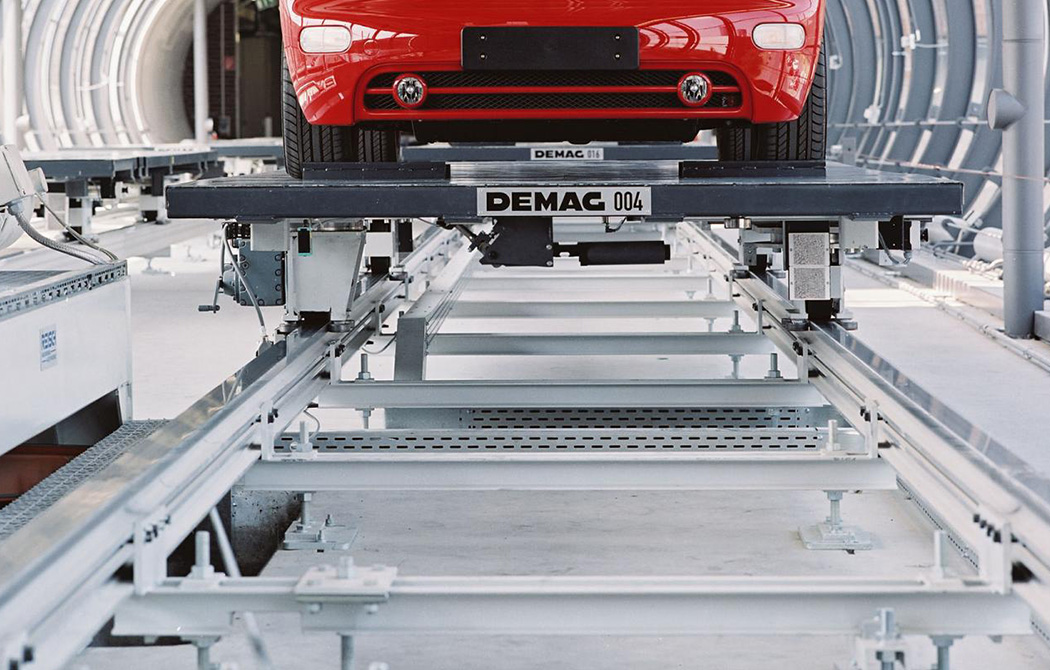

Nuestro sistema de bloque de ruedas RS está indicado para aplicaciones en las que es necesario una carcasa de chapa de acero, como p. ej. con esfuerzos en forma de impulsos. El sistema RS se utiliza además en aplicaciones a altas temperaturas de hasta 250 °C o en aquellos casos donde se exige una carcasa de acero inoxidable. Los diferentes modelos de rueda, y las diversas posibilidades de fijación a la construcción de conexión, permiten que este sistema se convierta en un elemento de uso universal para las tareas más diversas.
Sus Otras Ventajas:
- 5 tamaños con capacidades de carga de 3,5 hasta 18 t
- Carcasa de chapa de acero o de acero inoxidable
- En su versión estándar, numerosos contornos de la rueda
- 4 variantes para la conexión a las construcciones de los clientes
- Accionamiento a través de los motorreductores planos Demag
- Posibilidades de acoplamiento integrados, como p. ej. antimomentos, guías de rodillos y topes
Especificaciones
Las Ventajas a Simple Vista
Potente en Las Aplicaciones Extremas
- Larga vida útil de los elementos de acero y mecánicos
- Acabados especiales para aplicaciones con altas temperaturas de hasta 150 ºC
- con alojamiento de carros para hornos de hasta 250 ºC
- Acabado de acero inoxidable para la construcción de aparatos de la industria química, alimentaria y en entornos agresivos (tamaño RS 125)
Aplicación Versátil
- Gran variedad de versiones estándar de la rueda
- Carcasa de chapa de acero o acero inoxidable
- 5 tamaños con capacidades de carga de 3,5 hasta 18 t (RS 125 hasta RS 400)
Facilidad de Montaje
- Carcasa cerrada por 5 lados con superficies de conexión mediante orificios
- Rápido montaje y desmontaje en todas las variantes de conexión
- Taladros laterales pulidos para el montaje con pernos
- Posibilidad de acoplar un antimomento, guías de rodillos y topes
Accionamiento Óptimo
- Transmisión segura del par por la conexión positiva con el eje hueco del reductor
- Especialmente indicado para el típico funcionamiento de conmutación en las aplicaciones de traslación
- Para soportar el par de arranque, el sistema modular Demag contiene el antimomento D1 (para su acoplamiento directamente al bloque de ruedas) o D2 (para su acoplamiento a la construcción de conexión del cliente).
Soportes del par: D1 (acoplamiento directo al bloque de ruedas), D2 (acoplamiento a la construcción del cliente)
Soporte óptimo del diseño
- Modelos CAD de 2D y 3D como apoyo para el diseño
Datos Técnicos
Dimensiones (RS Con Rueda de Fundición Nodular con dos Pestañas)
| Tamaño |
Capacidad de carga máx. |
Ø rueda |
Peso |
[mm] |
| |
[t] |
[mm] |
[kg] |
a4 |
l5 |
h7 |
b1 |
b2 |
| RS 125 |
3.5 |
125 |
8 |
220 |
98 |
148 |
60 |
68 |
| RS 160 |
5 |
160 |
15 |
275 |
110 |
187 |
60 |
75 |
| RS 250 |
9 |
250 |
40 |
385 |
150 |
281 |
65 |
100 |
| RS 315 |
12 |
315 |
65 |
470 |
180 |
350 |
65 |
110 |
| RS 400 |
18 |
400 |
153 |
580 |
210 |
440 |
80 |
140 |
Montaje Superior
Montaje con pernos
Montaje frontal
Montaje lateral
Fácil Integración Mediante los Ficheros CAD
Para facilitarle la integración de los componentes RS seleccionados en su diseño individual, le ofrecemos online los ficheros CAD en 2D y 3D en diferentes formatos. Una vez seleccionados los componentes deseados en una lista, deberá indicar el formato del fichero.
Para seleccionar el plano
Puede optar por los siguientes formatos: :
Ficheros CAD en 2D
- DXF¹
- DWG
- Dispone gratuitamente del DXF-Viewer y podrá visualizar los ficheros
Ficheros CAD en 3D
- IGES
- STEP
- Pro/Engineer (2001)
